（1）、孔板流量计安装位置

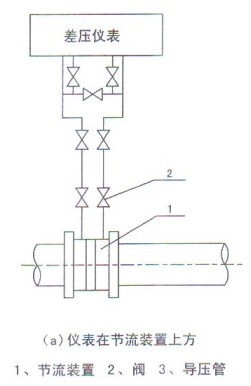

孔板流量计安装时应将节流装置装在上方，以使导压管内所产生的冷凝液流回输送管道。如图a所示。

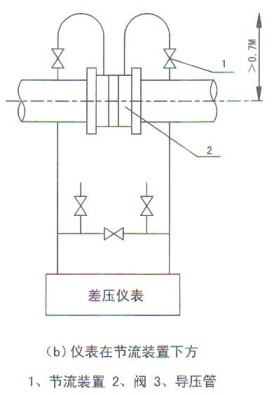

如果孔板流量计不得不装在节流装置下方时，为了减少水分凝结在导压管内，从节流装置开始引出的导压管装有U型管道，上端至少应高于输送管道中心线0.7米。如图b所示。

（2）、导压管开口位置
在水平或倾斜的输送管道上，为了避免输送管道中冷凝液进入导管，导压管应从节流装置截面的上半部引出。
2816万彩网 （3）、若其他中含有污物和灰尘，到导压管弯处应装十接头，以便清洗和吹洗。
